Gilbert接頭.pdf

纜線準備

1.用適當的修整工具準備纜線成右圖的大小,中心導體突出0.79公分,介質長度0.64公分(1/4吋左右).把暴露的鋁網對著纜線外皮向後折,留下一層鋁箔附在介質上
2.推接頭進入纜線直到纜線介質是頂到接頭POST表面,如圖B所示.接近1/4英吋(0.64公分)的中心導體將突出超過接頭螺絲帽的末端
3.輕輕地將接頭和纜線成30度角插入壓縮工具區,此區是介於工具的推進頭和纜線閘門口之間.推纜線進入閘門口,如圖D所示.藉著握緊工具的把手來壓縮接頭一直到一個正面的停止,如圖E所示.

接下來藉著打開纜線閘門口來移除接頭/纜線來釋放整條線離開工具




F 型式的59(4C), 6(5C)安裝導引

接頭相關技術

VIAVI Introduces AI Experts to Simplify and Accelerate Wireless Test, Validation and Observability

Cisco Unveils Agentic Platform for Operating and Defending Critical IT Infrastructure

VIAVI Introduces GNSS-Disciplined Oscillator for Precision Timing in Size, Weight and Power-Constrained Platforms

電話 (02) 2659-2555

HR Banner.png

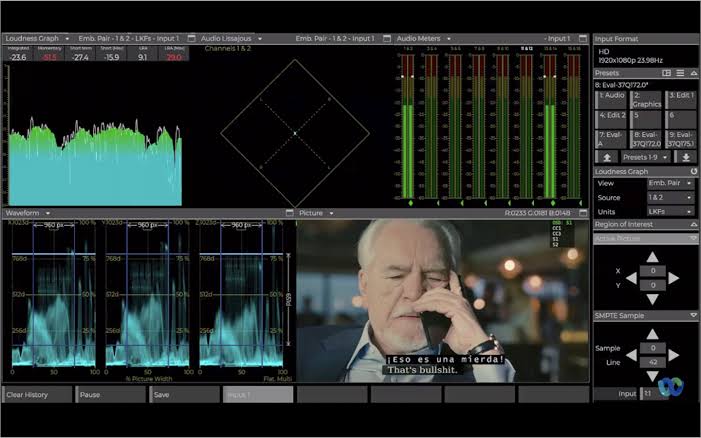

**VB440：現場直播與遠端製作（Remote Production）的革命性工具**

這是近年獲得多項國際大獎的明星產品，徹底顛覆了電視台現場轉播的作業模式。


- 全網頁化操作（Browser-based）：工程師或導播不需要裝特殊軟體，只需要透過網頁瀏覽器，就能在任何地方、任何裝置上檢視現場的無延遲廣播級畫面。VB440 透過全軟體定義與 IP 化的設計，將這些複雜的硬體操作完美整合至單一網頁瀏覽器介面（Canvas 虛擬工作區）中。

- 取代百萬硬體設備：它將傳統轉播車中密密麻麻的硬體，包含波形監視器（Waveform）、向量示波器（Vectorscope）、多畫面分割器（Multiviewer）、硬體控制面板（RCP）等全部整合進一個網頁視窗中。

- 頂級影音支援：
世界級賽事背書：曾在世界盃足球賽（FIFA World Cup）和奧運會（Olympics）中，被用於處理高難度的 HDR 電視調色與遮光（Shading）。
沉浸式音訊：支援高達 64 聲道的音訊監聽，整合了 Dolby 音訊分析，可直接將 AS67 音訊串流傳輸到 IP 喇叭上。
專利影音同步（AV Sync）：內建影音同步訊號產生器，能在高達 4K 120fps 的影像中嵌入數位資料，以毫秒與採樣級的精準度自動對齊影音，解決傳統廣電長久以來「音畫不同步」的痛點。

**RCP控制整合的核心優勢**
- 全球無延遲的「遠端調色」
傳統調色極度依賴零延遲的畫面回饋。VB440 基於 ST 2110 / NMOS 開源標準與高達 200Gbps 的網路頻寬優化，實現了次毫秒級（Sub-millisecond）的極低延遲傳輸。
無論攝影機是在卡達世界盃球場還是巴黎奧運現場，位於本國總部的調色師只要透過網路瀏覽器，就能即時看到與現場同步的未壓縮畫面進行調校。

- RCP 實體面板與軟體無縫對接
 Widglets™ API HTML5 : VB440 可透過HTML5與各家主流大廠的實體 RCP 面板整合，提供一體化視覺工作區。 當調色師在實體 RCP 上切換攝影機（如從 Cam 1 換到 Cam 2）或調整光圈時，VB440 的網頁 UI 會立刻同步聯動。波形圖（Waveform）、向量圖（Vectorscope）與畫面預覽會同步切換為該攝影機的即時數據，不需手動更換多畫面分割器（Multiviewer）。

- 跨軟硬體與元數據（Metadata）整合
Live for HDR 深度整合：VB440 能直接在 GUI 介面中解析並顯示Live Metadata。調色師在進行 HDR / SDR 同步製作（Simultaneous Production）時，可精準掌握並確認攝影機輸出的曲線與元數據是否正確。
多格式相容：除了支援未壓縮的 ST 2110，它也整合了JPEG-XS高畫質低延遲壓縮分析，讓攝影機在頻寬受限的遠端傳輸網路中仍能精準對焦與調色。

**主控襙作範例**
- 影音相容性 (ST 2110 & NMOS)
攝影機與 SNP：Sony 的 IP 攝影機，輸出的未壓縮 ST 2110 影音串流，會直接進入核心交換機，並由 Imagine SNP 負責系統同步或格式對齊（例如 4K 與 HD 混用、HDR 與 SDR 對應）。
路由控制 (NMOS IS-04 / IS-05)：RCP作為整座電視台或轉播車的 SDN（軟體定義網路）控制器。當調色師在控制端切換攝影機時，RCP 會即時發送 NMOS 指令給交換機，將對應的攝影機串流精準導向給 VB440 分析。

- 控制訊號相容性 (RCP 與 VB440 聯動)
調色師使用的實體 RCP 面板（如 Sony RCP-3500）透過 IP 傳送控制協定。
VB440 與 RCP 的 API 對接：當調色師按下 RCP 面板上的「Cam 2 選擇鈕」，這項行為會同時觸發 RCP 系統。RCP 控制交換機將 Cam 2 的 ST 2110 訊號送入 VB440 的 100G 網口；與此同時，VB440 的網頁 UI（Canvas）會立刻切換到 Cam 2 的波形圖與色彩元數據（Metadata），達成真正的「按鈕即連動」。

- 合後的運作流程範例
RCP 監聽行為：調色師觸碰桌上的實體 RCP 面板切換至 Cam 1。
自動切換與解碼：RCP 偵測到指令，通知核心交換機將 Cam 1 的 ST 2110 廣播流導向 VB440。VB440 在微秒之內直接在網頁上秀出 Cam 1 的超高畫質畫面。
精準調色：調色師一邊旋轉 RCP 面板調整光圈，一邊看著瀏覽器裡的 VB440 專利鑽石圖（Diamond View） 確保色彩沒有溢位。RCP 則在後端確保整個 4K HDR 到 SDR 的向下轉換畫面在主控輸出端完全一致。

[VB440產品詳細功能介紹](https://bridgetech.tv/products/vb440/)

[2025 NAB 影片展示](https://www.youtube.com/watch?v=OR3zPvHkGU0&t=28s)
- 可特別關注6分10秒前後. 可透過整合， 直接從iPad觸控面板控制聲音大小

[2025 IBC 影片展示](https://www.youtube.com/watch?v=fQPziSX7XAY)
- RCP整合連動VB440

[規格詳解功能Hovercards](https://www.youtube.com/watch?v=v8TmQpjVwa0)
- 製播相關影音專業規格複雜. 因此在所有監控參數下提供快速規格詳解指引， 方便使用人員了解規格

VB440 的攝影機控制整合，本質上就是將傳統轉播車內需要佔用近 30RU機架空間的單一功能硬體設備，全部精簡成一個網頁瀏覽器視窗。這不僅省下了驚人的跨國運費、耗電量與現場人力，更給了製作團隊極大的佈署彈性。



BridgeTech VB440

BridgeTech

Synamedia vDCM 是一個虛擬化的軟體平台，提供先進的視訊、音訊和元數據處理功能，支援多種格式的直播視訊傳送。它可以幫助廣播商、內容提供商和服務提供商提供最佳的觀看體驗，同時滿足他們對畫質、頻寬效率和多螢幕轉碼的服務要求。它可以在雲端的網路功能虛擬化（NFV）基礎架構上，以一組虛擬化的視訊功能來實現，加速軟體中新功能的支援和創新。它也可以優化成本，通過在一個共用的計算資源池中靈活地部署選項，並實現服務在硬體和軟體資源之間的可移植性。

Synamedia vDCM 的產品簡介如下：

•	平台靈活性：視訊處理功能，如多碼率和格式的直播轉碼，可以靈活地在 x86 通用計算、完全優化在伺服器平台上運行的軟體，以及虛擬化的應用程式上實現。

•	廣泛的功能集：Synamedia vDCM 提供了 DCM 平台的多種功能和特性，現在都可以在軟體中使用，包括支援：

    o	多編碼和多螢幕自適應碼率轉碼

    o	使用無壓縮的 IP 介面進行多編碼和多螢幕自適應碼率編碼

    o	超高清 HEVC 轉碼和編碼，包括高動態範圍（HDR）支援

    o	統計多工

    o	通過 Synamedia 的專利「串流視訊品質」客觀測量技術，為 ABR 優化碼率的智慧速率控制

    o	智慧重多工 (Intelligent Remultiplexing)

    o	內容保護

    o	整合的低延遲 PUSH 打包

    o	進階和階層式的冗餘，包括無縫合併、傳輸串流備份和服務層備份

•	可擴展的視訊功能：Synamedia vDCM 中的虛擬化視訊功能可以獨立實例化和彈性擴展，實現視訊處理功能的動態分配和調整。

如果您想了解更多關於 Synamedia vDCM 的資訊，請聯繫我們的銷售團隊。我們很樂意為您提供專業的建議和解決方案。



Synamedia vDCM

Synamedia 是一家充滿對視頻的熱愛且擁有超過30年驚人經驗和視頻創新的公司。現在，我們是全球最大的服務提供商和內容擁有者的視頻解決方案供應商。

屢獲殊榮的專業技術
作為服務提供商，在選擇適合的視頻串流平台提供商時，您有一個重要的選擇。這就是為什麼知道我們擁有一系列屢獲殊榮的產品，專為從國家級網絡到細分市場串流平台的各種用戶設計。我們為我們贏得的榮譽感到自豪，因為它們證明了我們的專業知識和靈活性，使我們成為完美的串流合作夥伴。

Synamedia

Vecima DAA (分散式存取架構) 產品是一系列的解決方案，幫助有線電視網路提供商提升網路的效能、容量和靈活性。Vecima DAA 產品包括以下幾種類型：

● Entra R-PHY (遠端實體層)：將 CCAP 核心的實體層功能轉移到光節點，減少機房的設備和功耗，提高信號品質和頻寬。

● Entra R-MACPHY (遠端 MAC/PHY 層)：將 CCAP 核心的 MAC 和 PHY 層功能轉移到光節點，實現更高的網路分割和更低的延遲。

● Entra ERM (遠端 MACPHY 轉換器)：將 R-PHY 節點轉換為 R-MACPHY 節點，提供更大的彈性和選擇性。

● Entra FMA (彈性 MAC 架構)：將 CCAP 核心的 MAC 層功能虛擬化和分散化，支援多種存取技術和服務。

● Entra 10G-EPON (10G 乙太被動光纖網路)：將光纖延伸到用戶端，提供高速的對稱式上下行傳輸，適用於商業和住宅用戶。


Vecima DAA 產品的優勢有：

● 支援 DOCSIS 3.1 和 DOCSIS 4.0 的標準和互操作性，兼容不同的 CCAP 核心和節點供應商。

● 可提供 1.8 GHz 的「永久光節點 ESD」，可以滿足未來的頻寬需求，無需更換硬體。

● 適應不同的網路架構和部署場景，可以靈活地選擇 R-PHY、R-MACPHY 或 FMA 的模式。

● 降低網路的成本和複雜度，減少樞紐的空間和能源消耗，簡化戶外網路的維護。

● 創造新的收入機會，例如行動回傳和 PON-based 商業服務，並為 FTTH 的遷移做好準備。


Vecima DAA 產品已經在全球多個地區和市場得到廣泛的部署和認可，包括北美、歐洲和亞洲的主要有線電視網路提供商。Vecima DAA 產品也獲得了 2022 年北美市場佔有率領先者的殊榮，並在 2023 年實現了創紀錄的業績和收入。

如果您想了解更多關於 Vecima DAA 產品的資訊，請聯繫我們的銷售團隊。我們很樂意為您提供專業的建議和解決方案。



Vecima DAA 產品

Vecima Networks
